DTSF6111三相导轨式多费率电能表(分时段电表)RS485-2007智能电表

DTSF6111三相导轨式多费率电能表(分时段电表)RS485-2007智能电表

发表时间:2019-07-26 | 点击:7683次

品牌:智盛
型号:DTSF6111三相导轨式多费率电能表(峰谷平电表)RS485-2007智能电表
在线订购

产品详情


1 概述

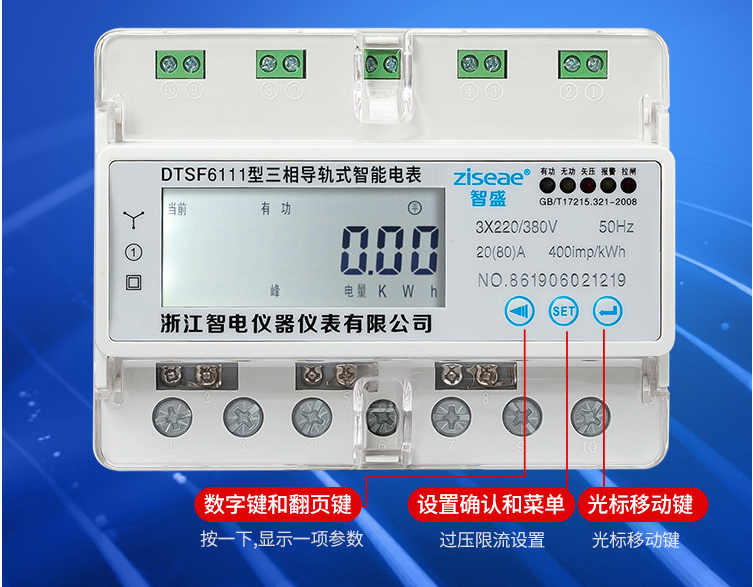

三相导轨式多费率电能表DTSF6111-7系我公司采用微电子技术计量电能,采用进口集成电路,应用数字采样处理技术及SMT工艺等先进技术研制开发的电子式电能表。能直测量电能计量中正向有功电能,7LCD显示器显示有功用电量,具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点:并具有良好的抗电磁干扰、低自耗节电、精度高、高过载、稳定性强、防窃电、寿命长,液晶屏幕上可显示当前总电量,无功电量,尖峰平谷的电量,电流,电压,功率,功率因素,频率,支持RS485 DL/645--2007或MODBUS通讯规约。

       该表适用于计量额定频率为50Hz60Hz的三相交流有功电能。供固定安装在室内使用,适用于环境温度不超过-25~+55℃,相对湿度不超过95%,且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

2三相导轨式多费率电表品牌主要规格及技术参数

2.1 电能表规格:

名称

型号

准确度

额定电压Ub

额定电流(A

三相四线

电能表

\\\\\\\\

1

220/380V

57.5/100V

1.5(6)520)、1040A

1560A2080A30100A











注:额定电流栏中,括号前的数值为标定电流值Ib,括号内的数值为额定最大电流值Imax


2.2 技术参数

2.2.1 误差限:


  带有平衡负载时三相导轨式多费率电能表的基本误差限

电流值

功率因数(COSΦ

百分数误差限(%

直流接入

经互感器接入

1

2

0.05Ib

0.02 Ib

1.0

±1.5

±2.5

0.1 Ib

0.05 Ib

0.5L

±1.5

±2.5

0.8C

±1.5

0.1 Ib~1max

0.05 Ib~1max

1.0

±1.0

±2.0

0.2 Ib~1max

0.1 Ib~1max

0.5L

±1.0

±2.0

0.8C

±1.0












电流值

功率因数(COSΦ

百分数误差限(%

直接接入

经互感器接入

1

2

0.1 Ib~1max

0.05 Ib~1max

1.0

±2.0

±3.0

0.2 Ib~1max

0.1 Ib~1max

0.5L

±2.0

±3.0







                                          带有单相负载时电能表的基本误差限

2.2.2起动

        在额定电压、额定频率及COSΦ=1的条件下,当三相分时段电能表负载电流为下表规定值时,电能表能起动并连续计量电能。

仪表类型

准确度1

准确度2

直接接入式

0.004Ib

0.005 Ib

经互感器接入式

0.002 Ib

0.003 Ib


2.2.3 潜动

         当电能表的电流线路中无电流,而加于电压线路上的电压为额定值的115%,电能表的测试输出不应产生多于一个的脉冲。

2.2.4 绝缘性能

         电能表的所有线路对外壳间能经受波形为1.2//50μs,峰值为6KV的脉冲电压,在不同极性下各连续试验10次,不出现电弧放电或击穿现象。电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受频率为50Hz的实际正弦波形的交流电压2KV,历时一分钟试验不击穿。

2.2.5 工作电压极限:70~115%Ub

2.2.6 功率消耗:≤2W10VA

2.2.7 显示

       LCD显示

2.2.8 数据保存

        能保存12个月,断电后,资料长期保存。

3、三相导轨式多费率电表品牌安装与使用

3.1 安装注意事项与方法

3.1.1 电能表在出厂前经检验合格,并加封铅印,即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后,方可安装使用。

3.1.2 电能表由原包装箱中取出时发现内包装或外壳损伤,不要对该表进行安装、加电,请与本公司技术服务部门联系

3.1.3 安装电能表需有经验的电工或专业人员,并确定读完本手册。

3.1.4 电能表应安装在室内通风干燥的地方,采用35mmDIN标准导轨式安装,安装电能表的底板应固定在坚固耐火,不易振动的墙上。

3.1.5 在有污秽及可能损坏机构的场所,电能表应安装在保护柜内。

3.1.6 安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线,最好适应多股铜线引入,避免因接触不良而引起电能表工作不正常或烧毁。

3.2 使用说明

3.2.1 电能表在雷电较多的地区使用时,应采取避雷措施,以避免因雷击而损坏电能表。

3.2.2 电能表的负载能力在0.05 Ib~1max(直接接入式)或0.02 Ib~1max(经互感器接入式)之间,超过这一负载能力,将会使电能表计量不准或电流线圈发热而烧毁。

3.2.3 当电能表配用互感器使用时,即经电流互感器接入式的电能表在读取其电能示数后须乘以互感器倍率,才是实际用电量。

3.2.4 数据显示:采用7LCD显示或者计度器。

3.2.5 电源指示:L1,L2,L3三个LED指示灯亮时表示三相电源正常;当某相电压缺相时相应的失压指示灯熄灭。

3.2.6 脉冲指示:PULSE指示灯点亮时表示检测到电能脉冲(当有采样信号后,脉冲指示灯点亮约80ms

3.2.9 LCD显示类型,如下:

          总电能消耗NNNNN.NN5+2格式),例如图1:总电能消耗值是45748.91KWh

45748.91 KWh

5、测量方法

   该电能表设有光电耦合式电能脉冲测试输出端口,位于接线端钮盒上,将测试设备的+5Vdc接到8号(正极)端子上,信号线s接到7号(负极)端子上即可。


6三相导轨式多费率电能表运输与贮存

6.1 电能表的运输和拆封不应受到剧烈冲击,并根据ZBY002-81《仪器仪表运输、贮存基本环境条件及试验方法》之规定运输、贮存。

6.2 电能表应保存在原包装箱内,保存地方的环境温度为-30~+65℃,相对湿度不超过95%,且在空气中不含有足以引起腐蚀的气体,环境温度不应剧烈变化。

6.3 电能表应在原包装的条件下,放置在台架上,叠放高度不超过五箱,拆箱后单只包装的电能表叠放高度不超过五只,内包装(塑料袋)拆封后的电能表不宜贮存。

7三相导轨式多费率电能表保证期限

   该电能表自出厂日期起12个月内,若用户发现电能表不符合上述特性及产品标准规定的技术要求,再制造商检铅封仍完整(或有关电力计量部门证明)并完全遵守本说明书中说规定的运输、保存、安装及使用规则的条件下出现质量问题,制造商给予免费修理或更换。
