DTSY6111三相四线预付费电表(1代物业版)

DTSY6111三相四线预付费电表(1代物业版)

发表时间:2019-05-16 | 点击:9393次

品牌:智盛
型号:DTSY6111三相四线预付费电表(1代物业版)
在线订购

产品详情


.  用途.特点和适应范围

DTSY6111系列插卡式三相电子式预付费电能表系我公司采用集成电路,16位A/D转换、数字乘法器、应用数字采样处理技术并单片机处理系统进行数据的采集、处理和保存及应用SMT工艺制造的新型仪表。适用于计量额定频率为50Hz或60Hz的三相三线或三相四线交流电网中有功电能的消耗。

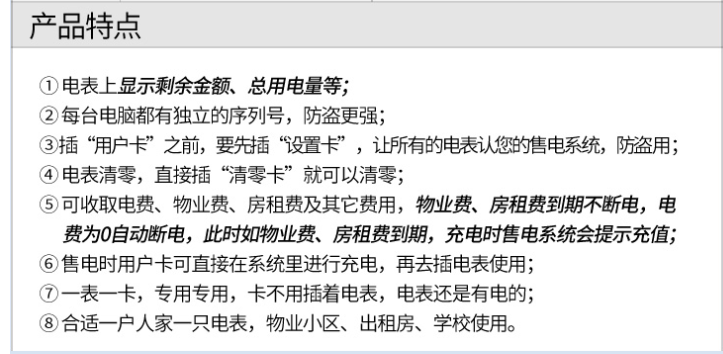

主要特点:应用计算机管理,先购电后用电;在额定电流范围内能限制使用功率(由供电部门限定);一表一卡,专卡专用,失卡不失电,补卡再用;电卡能双向传递数据,能自动断电告警用户购电;电量为零时,自动拉闸断电;并具有一定的防窃电软件设计等。

该表供固定安装在室内使用,适用于环境温度不超过-20~+55℃,相对湿度不超过85%,且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。

预购金额、报警金额、限容方式及限容功率等加密写入IC卡。

   8、电卡使用:将购电卡插入卡座内,如是有效购电卡,则电表自动将数据读入表内,LCD表显示屏依次显示:剩余金额、购电金额、总购金额、总用电量、用户编号、常数,拔卡请妥善保存。

   9、运行显示:电表运行过程中,轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数。

10、超容报警:电表运行过程中,如果“报警指示灯”快速闪烁显示,则警告用户已超容用电。如该电表被设置为超容断电限容方式,则超容用电60秒后,将拉闸3分钟;如用户插卡响应可立即恢复供电。

11、 囤积限量:如果购电量+剩余电量>囤积限量(10000kWh),则购电量不读入,显示器显示“Error=10”提示,卡内电量仍有效。

  12、 预警提醒:当表内剩余金额小于“声光报警金额”时,“报警指示灯”将闪烁(间隔为1秒)显示提醒用户购电。

13、 断电警告:当表内剩余金额小于“拉闸报警金额”时,“报警指示灯”常亮,液晶上显示“拉闸”提示符,继电器拉闸,此时用户可以将购电卡插入电表一次,电表会合闸,“报警指示灯”继续常亮,此时用户应将快去供电部门购电,以免不能及时购电而无法用电。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电。

14、 购电提醒:当表内剩余金额小于“报警金额”时,“报警指示灯”将常亮提醒。

15、 故障申报:剩余金额显示为零或负值时,显示“拉闸”提示符,如电表仍继续运行,用户应立即购电,并主动向供电部门反映情况。

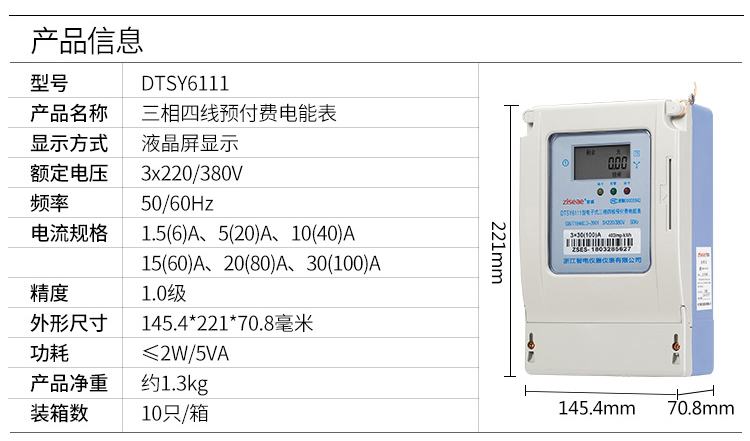

2.规格型号及技术指标

   2.1规格型号

型号

准确度

等  级

参比电压

Un

额定电流

Ib

接入方式

仪表常数

imp/kWh

DTSY6111

DSSY6111

1.0

3X220/380

3X57.9/100

1.5(6)

互感式

1600

5(20)

直接式

800

10(40)

直接式

400

15(60)

直接式

400

20(80)

直接式

400

   2.2基本误差(平衡负载误差极限)

电流值

功率因素

(COSφ)

基本误差(%)

直接接通仪表

经互感器仪表

1

2

0.05Ib≦I<0.1Ib

0.02Ib≦I<0.05In

1

±1.5

±2.5

0.1Ib≦I

0.05In≦I

1

±1.0

±2.0

0.1Ib≦I<0.2Ib

0.05In≦I<0.1In

0.5(感性)

0.8(容性)

±1.5

±2.5

0.2Ib≦I

0.1In≦I

0.5(感性)

0.8(容性)

±1.0

±2.0

   注:(Ib额定电流Imax最大电流)

   2.3起动

       在参比电压,参比频率及COSφ=1.0的条件下,负载电流为0.004Ib(1)、0.005Ib(2)仪表应能连续计量电量。

   2.4潜动

       电压回路加额定电压115%,电流线路中无电流时,仪表的测试输出不应产生多于一个的脉冲。

2.5电压范围

   正常工作电压:0.9Un-1.1Un

   极限工作电压:0.8Un-1.15Un

2.6功耗

    电压线路功耗:≦2W和10VA

    电流线路功耗:≦4.0VA

3.工作原理

3.1工作原理方框图

    电能表由分压器取得电压采样信号,电流互感器取得电流采样信号,经乘法器得到电压电流乘积信号,再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。


3.2数据处理

电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理信息系统,通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提供显示、报警、切断状态信号。

5.外形尺寸


6.功能端子接线






8、运输与贮存

8.1 电能表的运输和拆封不应受到剧烈冲击。

8.2 电能表应保存在原包装箱内,保存地方的环境温度为-30℃~+65℃,相对湿度不超过85%,且在空气中不应含有足以引起腐蚀的气体,环境温度不应剧烈变化。

8.3电能表应在原包装的条件下,放置在台架上,叠放高度不超过五箱,拆箱后单只包装的电能表叠放高度不超过五只,内包装(塑料袋)拆封后的电能表不宜贮存。

9.保证期限

电能表自出厂日期起18个月内,当用户完全遵守本说明书规定要求,并在制造商铅封仍完整的条件下,若发现电能表不符合产品标准规定的技术要求时,或有电力及计量部门证明时,制造商给予免费修理或更换。
