DTS6111、DSS6111型三相导轨式电能表7P(RS485通讯接口)
概述:
DTS6111、DSS6111型三相有功电能表,是一种室内三相电能表,是我公司为了适应我国电网改造,适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的低功耗模集成电路技术及SMT先进工艺,关键元器件选用进口品牌、长寿命器件,提高了产品的可靠性,延长了使用寿命。准确计量有功电能,且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电能表》。
功能特点:
1.电能计量功能 :计量有功电量。
2.三相电源供电,一相或两相断电,计量准确度不受影响。三相电源断电后,所有存储数据不丢失,并能保持10年以上。
3.计量等级:有功1.0级
4.报警功能:缺相时报警指示灯灭。
5.通讯功能:具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理,标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议
6.显示功能 :采用宽温大液晶方式显示各类信息;电能量显示位数为6位整数,2位小数,具有参数自动轮显功能。
技术规格:
◆ 电压:3x 100V、3 x 380V ; 3 x 220V/380V。
◆ 频率:50Hz, 60Hz
◆ 电流规格:1.5(6), 5(20)A, 10(40)A, 15(60)A, 20(80)A, 30(100)A
◆ 电压回路功耗:_2W, 5VA
◆ 电流回路功耗:<1VA(Ib)
◆ 正常工作温度:-15℃~+55℃
◆ 存贮运输温度:-25℃~+70℃
◆ 环境湿度:c 85%
◆ 产品寿命:大于10年
◆ 外型尺寸:128mm x 92mm x 76mm

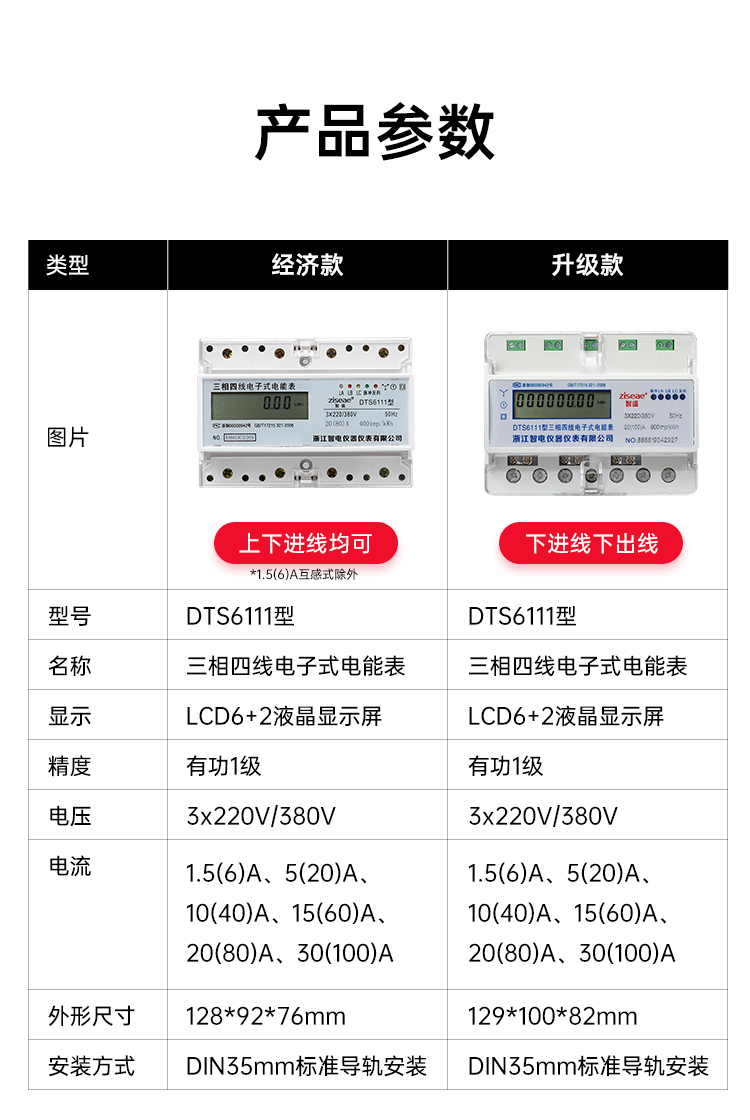

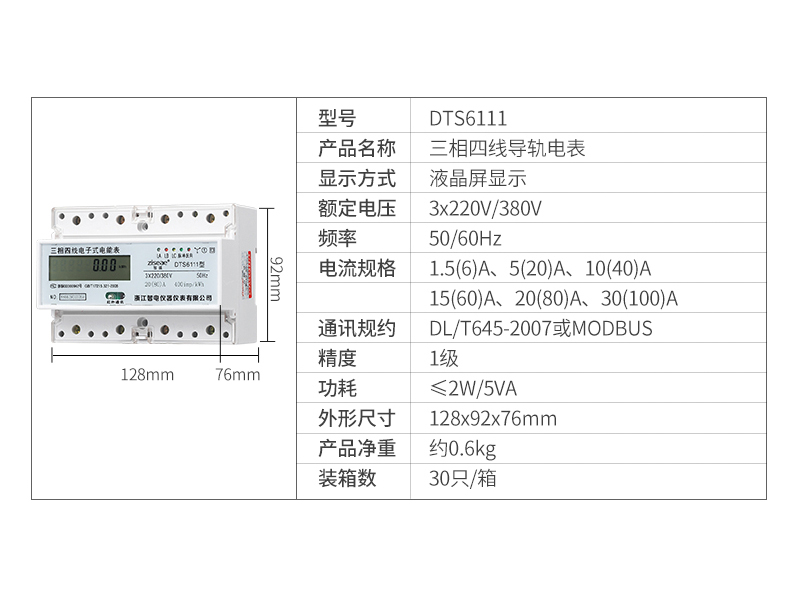

产品参数:

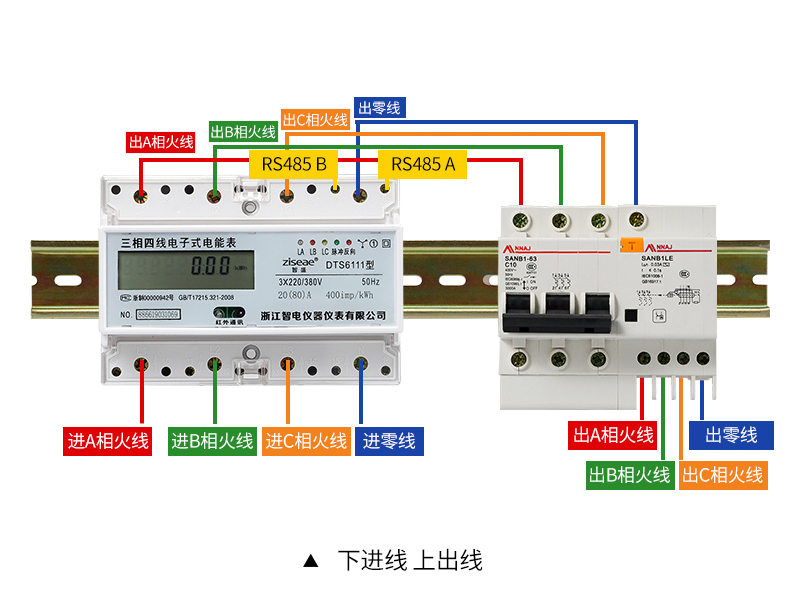

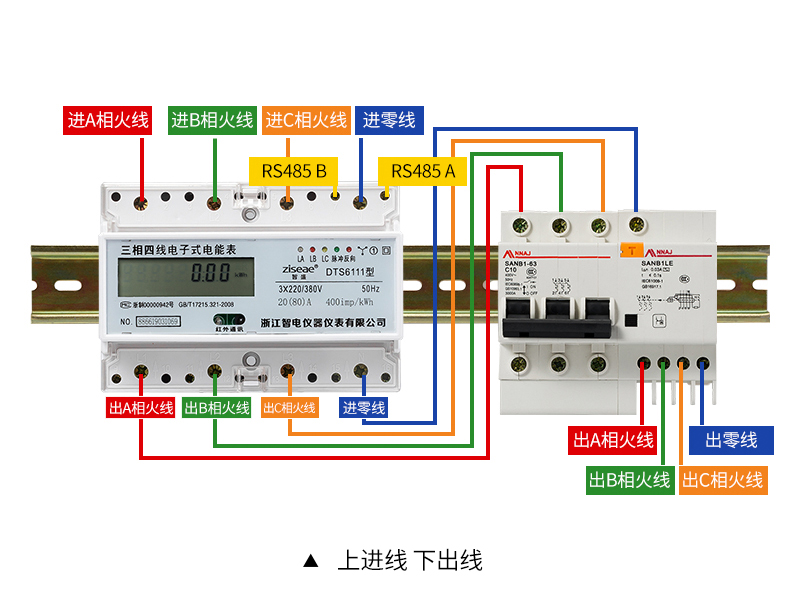

接线方式:
